Інноваційні технології в тонометрах на зап'ясті

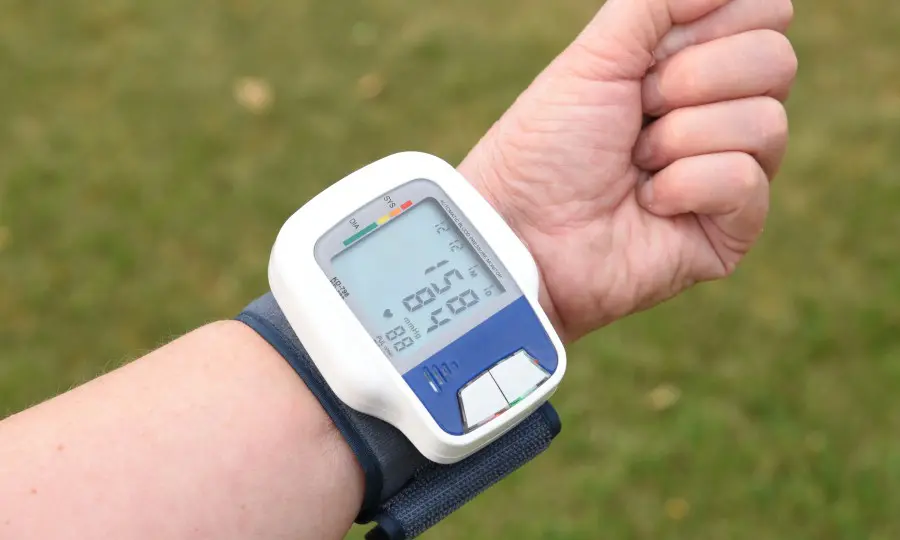

Сучасний стан зап'ясткових тонометрів

Зап'ясткові тонометри останніх років пройшли значний шлях розвитку від простих осцилометричних пристроїв до складних носимих систем, що інтегрують штучний інтелект, оптичні сенсори та технології безперервного моніторингу. Вони дозволяють не лише разово вимірювати артеріальний тиск, але й вести постійний контроль, синхронізуватися зі смартфоном та формувати індивідуальний профіль тиску користувача. Такі прилади компактніші та зручніші для щоденного використання поза клінікою, що робить їх популярними для самоконтролю при гіпертонії.

Осцилометричний метод як основа вимірювання

Більшість класичних зап'ясткових тонометрів використовують осцилометричний принцип вимірювання. Манжета на зап'ясті накачується, перекриває кровотік у променевій артерії, після чого датчики реєструють коливання тиску під час повільного стравлювання повітря. Мікропроцесор аналізує амплітуду цих осциляцій і розраховує систолічний та діастолічний тиск, а також частоту пульсу.

Удосконалення осцилометричних пристроїв

Сучасні моделі на кшталт Omron HEM‑6232T доповнюють базову осцилометрію датчиком положення зап'ястя, детекцією аритмії, датчиками руху та пам'яттю на десятки вимірювань. Це дозволяє зменшити похибку, викликана неправильною позою або надмірною рухливістю під час вимірювання. Деякі пристрої мають пам'ять на 100–300 вимірювань та функцію IHD+ для оцінки ризику гіпертонії.

Оптичні та безманжетні технології нового покоління

Фотоплетизмографія на зап'ясті

Новий напрям розвитку — пристрої типу cuffless, які вимірюють тиск без класичної надувної манжети, використовуючи оптичний сигнал (фотоплетизмографія, PPG) з пальця або зап'ястка. Світлодіод підсвічує тканини, а фотодетектор реєструє зміни інтенсивності відбитого світла, що відповідають пульсовій хвилі та коливанням об'єму крові.

Сучасні дослідження описують багатохвильову PPG та варіанти з візуальною PPG, які покращують співвідношення сигнал/шум і зменшують вплив рухових артефактів. Інтеграція таких оптичних сенсорів у форм-фактор годинника дає змогу оцінювати тиск майже без дискомфортів у режимі, близькому до безперервного.

Біоімпедансні сенсори

Окремий інноваційний напрямок — використання біоімпедансних (BioZ) сенсорів, що вимірюють зміни електричного опору тканин зап'ястка при проходженні пульсової хвилі. Новітні прототипи застосовують малопотужні радіочастотні антенні сенсори BioZ, інтегровани у формат смарт-годинника, які оцінюють кровонаповнення променевої артерії за зміною імпедансу.

Такі підходи демонструють середню абсолютну помилку близько 5–6 мм рт. ст. і відповідають вимогам стандартів Британського товариства гіпертензії та AAMI для некласичних методів вимірювання тиску. Біоімпедансні сенсори менш чутливі до відтінку шкіри, ніж оптичні PPG, що робить технологію більш доступною для різних груп пацієнтів.

Гнучка електроніка та нові типи датчиків

Огляди відзначають розвиток гнучких механічних, оптичних, ультразвукових сенсорів та електродів для носимих безманжетних систем контролю артеріального тиску. Використовуються п'єзорезистивні, ємнісні, п'єзоелектричні, трибоелектричні та магнітоеластичні сенсори, частина з яких є саможивленими за рахунок перетворення механічної енергії руху в електричну.

Дослідники створюють надтонкі фотоелектричні сенсорні браслети та масиви деформаційних сенсорів, які можуть зчитувати пульсову хвилю з зап'ястка без критичної вимоги точно потрапити над артерією. У клінічних випробуваннях деякі прототипи демонструють абсолютну похибку вимірювання тиску менше 10 мм рт. ст., що наближає їх до клінічного використання.

Мініатюрні манжети в ремінці смарт-годинника

Окремий тренд — тонометри-годинники з мініатюрною надувною манжетою, інтегрованою у ремінець. Такі пристрої реалізують той самий осцилометричний принцип, що й звичайні тонометри, але роблять це у форм-факторі розумного годинника для щоденного носіння.

Прикладом є Huawei Watch D, де у ремінь вбудовано міні-манжету, що короткочасно надувається й фіксує осциляції тиску на зап'ясті. Це дозволяє отримати більш класичну манжетну точність у поєднанні з функціями смарт-годинника.

Інтеграція тонометрів з медичними додатками на смартфоні

Сучасні зап'ясткові тонометри майже завжди оснащуються Bluetooth-модулем для синхронізації з мобільними додатками та хмарними сервісами. Це дозволяє зберігати історію вимірювань, будувати графіки, ділитися даними з лікарем та налаштовувати нагадування щодо вимірювання або прийому препаратів.

Приклад OMRON Connect

Додаток OMRON Connect дозволяє легко записувати, переглядати та бездротово синхронізувати особисті дані про здоров'я. Програма бездротовим способом збирає дані вимірювань з пристроїв, сумісних з OMRON Connect, і надає просту інформаційну панель для перегляду останніх вимірювань та відстеження прогресу. Додаток сумісний з моделями тонометрів Omron EVOLV, M3 Comfort, M2 Basic, M3 Expert, RS1, RS2, RS3 та іншими, працює на Android і iOS.

Інтеграція з Apple Health

Смарт-тонометри, що підключаються до iPhone через Bluetooth, автоматично передають дані до застосунку «Здоров'я» (Apple Health), використовуючи фреймворк HealthKit. Це створює повну картину здоров'я поряд з даними з Apple Watch, ваги та інших джерел. Моделі на кшталт Omron EVOLV, Withings BPM Connect та інші сумісні пристрої відправляють показники прямо до «Здоров'я».

Телемедицина та інтеграція з медичними системами

Інтеграція тонометрів у робочі процеси телемедицини перетворює пасивне збирання даних на проактивну медичну допомогу. Додатки для телемедицини з можливістю інтеграції медичних пристроїв через Bluetooth дозволяють автоматично розпізнавати та передавати виміряні дані, зображаючи їх на екрані смартфона. Пацієнт може синхронізувати персональний медичний пристрій з програмою охорони здоров'я, і щойно пристрій виміряє показники, дані миттєво зображатимуться на екрані для подальшого поділення з медичним працівником.

Алгоритми штучного інтелекту та калібрування

Зростання точності зап'ясткових тонометрів пов'язане не лише з технічними компонентами, а й з програмними алгоритмами, насамперед машинним навчанням та глибокими нейромережами. Моделі поєднують сигнали PPG, ЕКГ, біоімпедансу, дані акселерометрів і температуру шкіри, а потім оцінюють тиск у режимі реального часу.

Такі алгоритми навчаються на великих датасетах і з часом підлаштовуються під індивідуальні особливості користувача, зменшуючи потребу в частій перекалібровці. Повністю безкалібровні зап'ясткові гаджети поки що залишаються ціллю розробників і вимагають подальшої валідації.

Безперервний моніторинг та гнучкі носимі пристрої

Дослідники експериментують з м'якими електронними пластирами та еластичними браслетами, які кріпляться в ділянці зап'ястка та реалізують безперервний моніторинг артеріального тиску. У таких системах використовується одночасна реєстрація електрокардіограми та механічного пульсу, а час їх прибуття до зап'ястка пов'язується з рівнем тиску.

Прототипи, створені в Сеульському національному університеті, являють собою тонкі еластичні патчі, які витримувають розтягнення до 700% довжини та десятки тисяч циклів без втрати чутливості. В експериментах показано, що такі системи здатні точніше відслідковувати зміни тиску до і після фізичного навантаження, ніж класичний манжетний метод.

Переваги зап'ясткових тонометрів

Зап'ясткові тонометри вирізняються компактністю, малою вагою та зручністю для носіння на роботу, у подорож чи на тренування. Для багатьох пацієнтів важливим є комфорт: манжета на зап'ясті стискає м'які тканини менш болісно, ніж туге накачування манжети на плечі.

Можливість частих або навіть безперервних вимірювань дозволяє краще оцінити добовий профіль артеріального тиску, виявити нічну гіпертензію або реакцію на стрес і терапію. Самоконтроль у домашніх умовах сприяє кращій прихильності до лікування та ранньому виявленню небезпечних тенденцій.

Обмеження точності та стандарти валідації

Історично зап'ясткові тонометри інколи поступалися плечовим за точністю, особливо в літніх людей або при атеросклеротичних змінах судин. Деякі дослідження показували систематичне недооцінювання як систолічного, так і діастолічного тиску зап'ястковими приладами.

Сьогодні велика увага приділяється офіційній валідації за уніфікованими протоколами AAMI/ESH/ISO, а нові моделі проходять багатоцентрові клінічні тести. Сучасні пристрої демонструють середню різницю з ртутним сфігмоманометром близько 0,5 мм рт. ст. зі стандартним відхиленням 5–6 мм рт. ст., що відповідає вимогам до домашніх автоматичних тонометрів.

Ключові інновації у тонометрах на зап'ясті

• Перехід від класичної осцилометрії до багатоканальних оптичних, біоімпедансних та гнучких сенсорних платформ
• Використання штучного інтелекту та сенсорного злиття для безперервного, персоналізованого моніторингу тиску
• Глибока інтеграція з носимою електронікою та мобільними додатками, що перетворює тонометр на елемент цифрового кардіологічного щоденника
