Датчики УЗИ-аппарата: как устроены, чем отличаются и почему это важно для диагностики
Качество ультразвукового исследования зависит не только от аппарата, но и от датчика — именно он контактирует с пациентом и формирует первичный сигнал. Разные органы требуют разных датчиков: то, что подходит для исследования сердца, не годится для сосудов шеи. Эта статья объясняет, как устроены ультразвуковые датчики, чем они отличаются и почему правильный выбор датчика напрямую влияет на точность диагноза.
*Дисклеймер: материал носит исключительно информационный характер и не является рекламой. Для получения медицинской консультации и назначения исследования обратитесь к квалифицированному специалисту.*
Принцип работы ультразвукового датчика
Датчик УЗИ — это преобразователь, работающий на основе пьезоэлектрического эффекта. Пьезоэлектрические кристаллы внутри датчика при подаче электрического импульса генерируют ультразвуковые волны, которые проникают в ткани тела. Отражённые волны возвращаются к датчику, снова преобразуются в электрический сигнал и передаются в процессор аппарата, который строит изображение.
Один и тот же элемент поочерёдно выполняет функции излучателя и приёмника. Время между отправкой и получением сигнала позволяет рассчитать глубину структуры, а интенсивность отражения — её плотность. Именно поэтому кости выглядят на УЗИ яркими, а жидкость — тёмной: они по-разному отражают ультразвук (1).
Частота датчика: компромисс между глубиной и разрешением
Рабочая частота датчика — один из ключевых параметров, определяющих характер исследования. Высокочастотные датчики (7–18 МГц) обеспечивают высокое пространственное разрешение, но ультразвук на таких частотах быстро затухает в тканях и не проникает глубоко — обычно не более 4–6 см. Низкочастотные датчики (1–5 МГц) проникают на глубину до 20–30 см, но разрешение у них ниже (2).
Это фундаментальное физическое ограничение определяет логику выбора датчика: поверхностные структуры исследуют высокочастотными датчиками, глубокие — низкочастотными. Современные датчики широкополосные: они работают в диапазоне частот, и врач или аппарат автоматически выбирает оптимальную частоту в зависимости от глубины интересующей структуры.

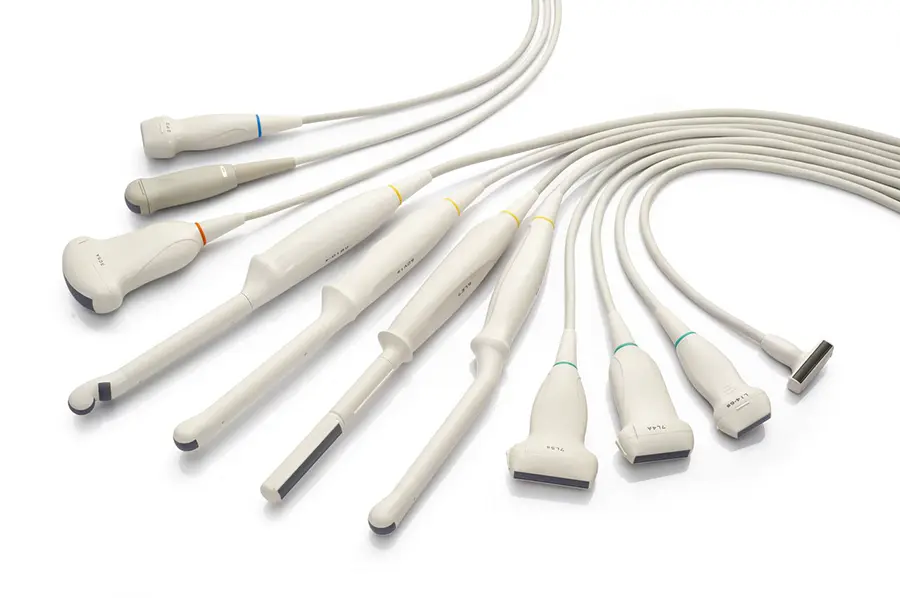

Основные виды датчиков и их применение
Тип датчика | Форма | Частота |
|---|---|---|
| Линейный | Прямоугольная рабочая поверхность | 5–18 МГц |
| Конвексный (криволинейный) | Выпуклая рабочая поверхность | 1–8 МГц |
| Секторный (фазированный) | Маленький контакт, широкий сектор | 1–5 МГц |
| Внутриполостной | Удлинённый корпус | 4–9 МГц |
| Матричный (3D/4D) | Двухмерная решётка элементов | 1–5 МГц |
| Чреспищеводный | Гибкий зонд с датчиком на конце | 3–7 МГц |
Линейный датчик с высокой частотой незаменим при исследовании сонных артерий: он позволяет измерить толщину комплекса интима-медиа с точностью до десятых долей миллиметра. Секторный датчик с маленькой контактной поверхностью «проходит» между рёбрами и обеспечивает акустический доступ к сердцу — там, где линейный датчик просто не поместится (1).
Специализированные датчики в клинической практике
Чреспищеводный датчик — отдельный класс, позволяющий получить изображение сердца с минимальным расстоянием между датчиком и исследуемой структурой. Поскольку пищевод проходит непосредственно позади левого предсердия, этот датчик обеспечивает исключительно чёткую визуализацию митрального клапана, ушка левого предсердия и аорты. Метод применяется при подозрении на тромбоз ушка левого предсердия перед кардиоверсией, а также для интраоперационного контроля при кардиохирургических вмешательствах (2).
Интраоперационные и лапароскопические датчики разработаны для прямого контакта с органами во время хирургических операций. Они стерилизуются и позволяют хирургу в режиме реального времени контролировать границы резекции или локализовать образования, невидимые снаружи. Игольные датчики используются для навигации при биопсиях и дренировании под ультразвуковым контролем (3).
Уход за датчиками и инфекционная безопасность
Датчики УЗИ относятся к медицинским изделиям, требующим строгого соблюдения режима дезинфекции. По классификации Спаулдинга, датчики, контактирующие только с неповреждённой кожей, относятся к некритическим изделиям и требуют дезинфекции низкого уровня. Внутриполостные датчики — к полукритическим и требуют дезинфекции высокого уровня или стерилизации (3).
Нарушение режима обработки датчиков создаёт реальный риск передачи инфекций между пациентами. ВОЗ в своих руководящих принципах по инфекционному контролю подчёркивает, что медицинское оборудование, контактирующее со слизистыми оболочками, должно проходить дезинфекцию высокого уровня перед каждым использованием (3).
Доктор Жан-Ив Мэйнар, специалист по инфекционному контролю в медицинских учреждениях, в публикации журнала Infection Control & Hospital Epidemiology отмечал: «Ультразвуковые датчики остаются недооценённым вектором передачи внутрибольничных инфекций — их обработке уделяется значительно меньше внимания, чем эндоскопам, хотя риски сопоставимы» (источник: Infection Control & Hospital Epidemiology, 2015; 36(5): 542–548).
Подробную информацию о технических характеристиках и конструктивных особенностях различных типов датчиков для ультразвуковых аппаратов можно найти на специализированных ресурсах производителей медицинского оборудования.
Использованные материалы:
- Kremkau F.W. Sonography: Principles and Instruments. 9th ed. — Elsevier Saunders, 2015.
- Hagen-Ansert S.L. Textbook of Diagnostic Sonography. 8th ed. — Elsevier, 2018.
- World Health Organization. Decontamination and Reprocessing of Medical Devices for Health-care Facilities. — Geneva: WHO, 2016.
